主 電 源: | AC100V,110V,115V/120V±10% |
AC200V,220V,230V/240V±10% | |
DC24V±10% | |
頻 率: | 50Hz或者60Hz |
動力消耗: | ≤13W(漿液型≤80W) |
顯示與按鍵: | 帶背光的三行LCD顯示,用于顯示百分比流量、瞬時流量和累積流量,4個紅外線觸摸式按鍵,用于數據設定。 |
計數器: | 正向累積流量、反向累積流量及差值累積流量。 |
輸入信號: | a.流量信號:來自檢測器的正比于流量的電壓信號。 |
b.觸點輸入(任選):固態觸點或非電壓觸點。 | |
輸出信號 | a.模擬量輸出:4~20mADC(選擇數字輸出) 1、無SFC通信:0.8mA~22.4mA(-20% ~ +115%)負載電阻:0~600Ω 2、有SFC通信:3.2mA~22.4mA(-5% ~ +115%)SFC通信用外部電源:DC16 ~ 45V(可選) 3、負載電阻(Ω)=(通信用外部電源-8.5V)/0.02 |
b.數字輸出:DE(選擇模擬輸出) | |
c.觸點輸出(任選):開放式集電極,觸點容量30VDC最大,200mA最大(可選)。 1、報警驅動的觸點輸出:針對自診斷,無負載檢測以及流量上、下限值報警的報警驅動的觸點輸出。 2、范圍鑒別的輸出:針對大、小范圍以及正/反方向范圍的ID信號觸點的輸出。 3、預設定狀態的輸出(脈沖輸出型):當內裝式計數器達到預設定值時向下一個觸點輸出信號。 4、自診斷報警輸出:當自診斷功能檢測出錯誤時向一個報警驅動觸點輸出信號。 5、空負載檢測報警輸出:當檢測器中的流體的液位低于電極液位時向一個報警驅動觸點輸出信號。 6、流量上下線報警輸出:當流量超過設定的上、下限時向一個報警驅動觸點輸出信號 7、兩極流量值報警輸出:當流量值同時超過兩個上限值(H,HH)或兩個下限值(L,LL)時向一個報警驅 | |
d.脈沖輸出(任選):開放式采集器,脈沖頻率2000Hz最大,脈沖寬度0.3 ~ 999.9ms,隨機設定或固定在周期的50%(可選)。 | |
e.通信信號:HART協議或FF現場總線(可選)。 | |
配套精確度: | 示值的±0.5% ,可選示值的±0.3%或±0.2% 。 |
阻尼時間常數: | 連續變量從0.5s到199.9s(時間持續到設定范圍的63.2%)。 |
低流量切斷: | 模擬輸出和數據輸出的設定范圍在0~10%內能對應的輸出值恒為0%(整數是連續變量)。 |
雷擊保護: | 12KV,1000A,歸并入電源,外部輸入和輸出端子。 |
失 電: | 使用脈沖輸出時,EEPROM保留總流量和所有設置參數的數據記錄值(保存周期大致在10年)。 |
重 量: | 3.7Kg |

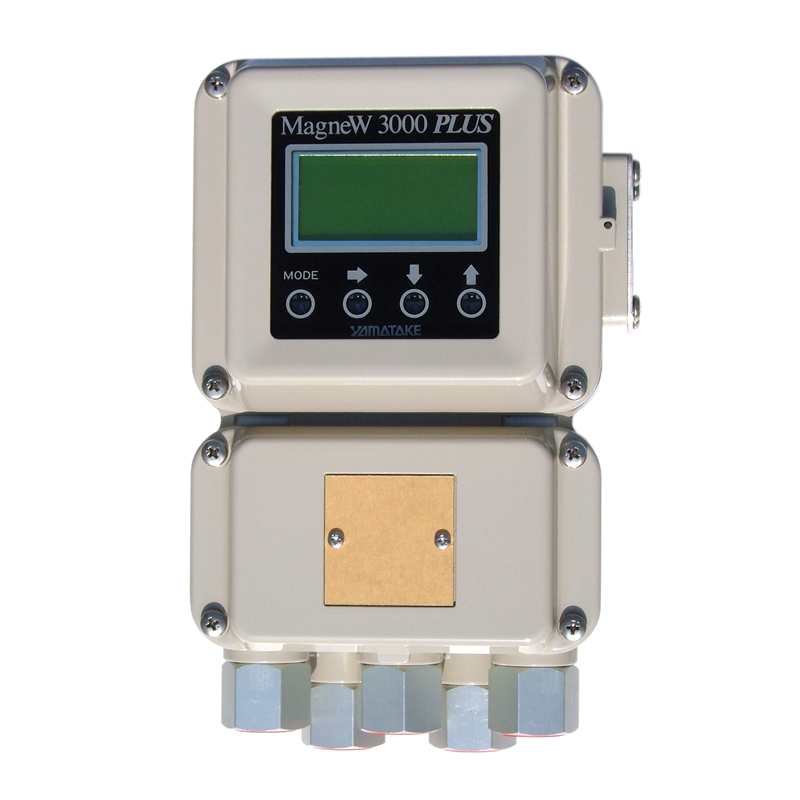

·采用新技術的電磁流量計轉換器有普通型(MGG14C)和漿液型(MGH14C)兩種,不僅可用于一般的過程檢測,還適用于礦漿、紙漿及糊狀液的測量。
